Электромеханический замок: устройство, принцип работы

Области применения

Замочные системы с электроприводом изначально использовались только в различных хранилищах, офисных помещениях и других общественных объектах. Сегодня электромеханические замки устанавливаются на дверях, полотна которых могут быть изготовлены из любых материалов, в квартирах, частных домах, подъездах. Их также используют для открытия/закрытия калиток, ворот, капотов автомобилей, промышленных холодильных установок.

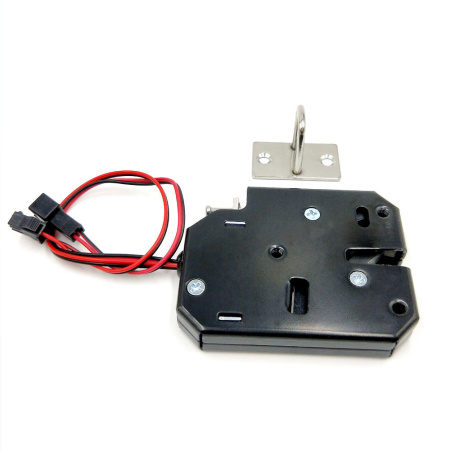

Устройство электромеханического замка

В конструкцию электромеханического замка входят:

• Замок и ответная часть. Запирающие механизмы устройства – цилиндрические, сувальдные, комбинированные.
• Контроллер. Этот электронный узел имеет вид небольшой платы, через которую к замку подключают органы управления – считыватель данных, кнопку, таймер, домофон. Именно от характеристик контроллера зависит функциональность запирающего устройства.
• Кнопка. Расположена с внутренней стороны замка. Ею пользуются при выходе из помещения.
• Считыватель данных. Устанавливается с наружной стороны. Предназначен для идентификации магнитных брелоков или ИК-сигналов, посылаемых пультом дистанционного управления. При положительном результате на контроллер отправляется сигнал об открытии замка. В некоторых моделях присутствует цифровая панель, на которой набирается код.
• Комплект ключей, один из которых запрограммирован. С его помощью можно перекодировать остальные ключи.
• Блок электропитания – на 12 или 24 В. Функции – понижение и выпрямление электротока, поступающего из централизованной сети электроснабжения. В комплекте может присутствовать аккумулятор, который будет обеспечивать работоспособность устройства при отсутствии централизованного электропитания.

Принцип работы электромеханических замков

Запорный механизм электромеханического замка оснащен электроприводом в виде мотора или соленоида, обеспечивающим положение ригеля «открыто» или «закрыто» в соответствии с сигналом, подаваемым контроллером. Если в качестве органа управления используется кнопка, то необходимо своевременно открыть дверное полотно, иначе оно снова заблокируется. Кодовые замковые системы открываются в случае, если набранный код совпадает с запрограммированным. При отсутствии электрического питания замок можно открыть только механически – с помощью ключа.

Как работает электромеханический замок:

• При закрывании дверного полотна рабочий ригель (один или группа) входит в отверстие ответной части замка и блокирует замочную систему.
• При прикладывании электронного ключа к считывающему устройству электроника сравнивает полученный код с кодами, имеющимися в его базе данных.
• При подаче сигнала от контроллера «Открыть» на привод подается напряжение, пружина сбрасывается, ригель уходит из ответной части, дверное полотно открывается.
• При закрытии дверного полотна происходит автоматическая блокировка замка

Преимущества и недостатки электромеханических замков

Производители предлагают широкий ассортимент моделей с разными характеристиками. Но можно выделить перечень общих преимуществ и недостатков.

Плюсы установки замочных систем с электроприводом:

• сочетание высокой безопасности помещений с комфортом использования;
• возможность получения удаленного доступа в помещение с помощью переговорных устройств;
• возможность монтажа нескольких идентифицирующих устройств, что позволяет значительно повысить уровень секретности;
• возможность подключения к охранной системе объекта как на этапе его строительства, так и в период его эксплуатации;
• при покупке качественного устройства, соответствующего конкретным условиям эксплуатации, – длительный безремонтный и общий срок службы.

Недостатки этого решения:

• части замочной системы, смонтированные на улице, подвергаются воздействию негативных внешних условий, которые значительно сокращают срок их службы;
• динамические усилия, создаваемые во время закрывания ригеля, постепенно выводят замок из строя;
• более высокая стоимость, по сравнению с механическими и электромагнитными аналогами;
• достаточно сложный монтаж из-за необходимости прокладывать электропроводку и устанавливать различные системы идентификации;
• необходимость в источнике электропитания – централизованном или автономном.

Последний минус в электромеханических замках не так критичен, как в электромагнитных аналогах, поскольку электромеханические запирающие системы нормально закрытого типа без электропитания сохраняют свои охранные свойства, а электромагнитные – нет.

Еще одна неприятная особенность некоторых моделей – при открытой двери ригель выступает из корпуса. При проходе через дверной проем человек может за него зацепиться. Уличные модели бюджетного класса при низких температурах и высокой влажности могут работать нестабильно.

Разновидности электромеханических замков

Замочные системы с электрическим приводом разделяются по нескольким признакам – способу монтажа, типу привода, эксплуатационным условиям и другим характеристикам.

По способу установки

По этому признаку различают модели:

• Накладные. По внешнему виду напоминают традиционные механические аналоги. Устанавливаются на дверное полотно. Имеется возможность открывать этот замок обычным ключом. На корпусе с внутренней стороны обычно предусмотрена кнопка, при нажатии на которую дверь открывается. Часто существует возможность эту кнопку заблокировать, то есть при отсутствии электропитания замочная система открываться не будет.
• Врезные. У таких устройств существуют ограничения по толщине дверного полотна и материала, из которого оно изготовлено. Для слишком тонких полотен такое решение не подходит. Дополнительно в таких системах могут присутствовать устройства, обеспечивающие работу вертикальных ригелей, и засовы.

По типу привода электромеханических замков

При поступлении сигнала от контроллера ригели приводятся в движение разными способами.

• С электрической блокировкой. Внутри таких устройств имеется защелка с усиленной пружиной, не допускающей проникновение на объект. При подаче сигнала на открытие или повороте ключа защелка прячется в замок и позволяет открыть его. Наличие усиленной пружины требует установки твердосплавных накладок.
• Моторные. В конструкции предусмотрен небольшой электродвигатель, который обеспечивает движение ригеля (-ей). Днем для запирания может быть задействован один ригель, ночью – все. Электродвигатель обеспечивает втягивание ригеля в корпус замка, а в положение «Закрыто» запирающий элемент возвращается под действием пружины.

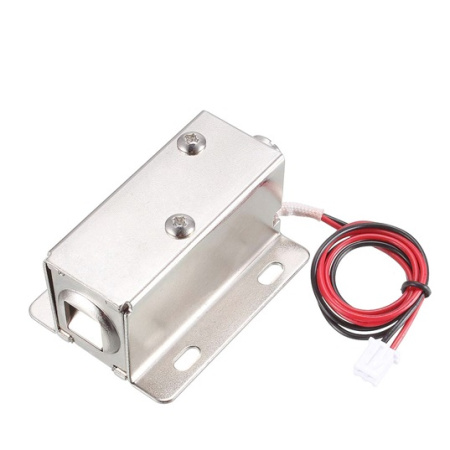

• Соленоидные. В таких моделях ригель выполняет функции сердечника соленоида. При поступлении на контроллер сигнала на открытие на систему подается напряжение, создающее электромагнитное поле, под действием которого ригель прячется в корпус замка, а дверное полотно открывается. Плюс такого технического решения – быстродействие, минус – значительный пусковой ток.
• Электрозащелки. Применяются на легких дверных полотнах. При поступлении электропитания происходит разблокировка фиксатора – дверь открывается.

По условиям эксплуатации

Электромеханические замки могут эксплуатироваться как внутри помещений, так и снаружи. В случае установки запирающих устройств на калитках, воротах, входных дверях и дверях в не отапливаемых помещениях выбирают модели, для которых характерны:

• способность переносить высокие и низкие температуры, температурные перепады;
• тщательно загерметизированные токопроводящие части;
• повышенная вандалоустойчивость, такие модели оснащаются усиленным ригелем

По принципу действия

По этому признаку электромеханические запорные системы разделяют на:

• нормально открытые – при отсутствии электропитания находятся в запертом положении, являются наиболее распространенным вариантом;
• нормально-закрытые – при отсутствии электроснабжения находятся в открытом состоянии, используются редко, устанавливаются в местах, где при отсутствии электричества людям должны быть обеспечены вход/выход.

По виду подвода электропитания

Подвод электрического тока к устройству может осуществляться двумя способами:

• непосредственно к электродвигателю или блокиратору;
• через ригель – эти модели отличаются более длительным сроком службы.

По типу запирающего механизма

По этому признаку различают системы:

• Цилиндровые – используются обычно в комплексе с броненакладкой, защищающей цилиндр от выбивания, взлома, высверливания. Плюсы – ремонтопригодность и простая возможность замены.
• Сувальдные – надежные, их практически невозможно взломать. Минус – сложность замены.
• Комбинированные – сочетают цилиндровый и сувальдный механизмы. Если выходит из строя один механизм, необходимо менять все устройство.

По количеству запирающих механизмов

В бюджетных моделях присутствует один-два запирающих механизма, в более технически передовых – 3-5. В зависимости от времени суток и других факторов для запирания можно использовать только один тили сразу несколько ригелей.

Особенности выбора электромеханических замков

При выборе электромеханического замка необходимо учитывать следующие факторы:

• наличие сертификата качества;
• положительная репутация производителя устройства, проверенная временем;
• соответствие выбранного типа замка толщине и материалу дверного полотна, условиям эксплуатации;
• возможность установки дополнительных средств идентификации (при необходимости);
• возможность подключения автономного источника электропитания, необходимого для бесперебойной работы при исчезновении централизованного электроснабжения;

Перед приобретением устройства необходимо удостовериться, что все его подвижные элементы имеют плавный ход.

Желательным является наличие полезных дополнительных функций:

• возможность блокировать внутреннюю кнопку – в состоянии блокировки кнопка предотвращает выход из помещения;
• режимы день/ночь – отличаются количеством задействованных ригелей и величину их вылета;
• возможность переключать режимы с нормально закрытого на нормально открытое.

Основные правила ухода

Для продления срока службы и повышения эффективности запирающих систем следует уделять внимание регулярному уходу за ними. Уличные модели рекомендуется защищать от негативных климатических факторов с помощью козырька или навеса над дверью.

Для смазки подвижных частей могут использоваться только синтетические аэрозоли, не имеющие в своем составе смол. В обслуживающих мероприятиях запрещается применять агрессивные чистящие составы и растворители, вызывающие преждевременный выход из строя элементов системы.
